耐高温井下电视

山西浩宇光电科技有限公司

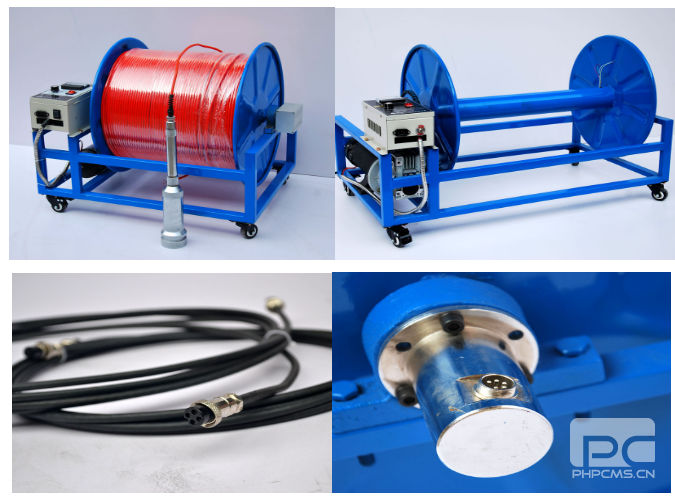

井下电视（井下成像仪）是能及时捕获视频影像的高科技电子仪器，该产品系统由摄像头、传输电缆、主机控制箱、光电编码器、电动绞车、刻录机等设备组成。它具有防水、耐高压、耐高温、等优点，还具有操作简便、数据量大、图像清晰、实时图像监测、采集、刻录、任意放大、缩小，同时对远、近景物自动调焦，能呈现清晰图像，可用硬盘或光盘保存监测资料。尤其在干孔和清水孔条件下,能实时获得非常清晰的彩色图像, 为各种孔内事故处理提供可靠的依据,具有独特的直观性和真实性。

     该产品主要用于孔内地层结构的划分、井壁地层裂隙及岩溶发育情况的判别，分辨断裂破碎发育带、确定岩溶分布位置和孔内长期监测等方面的工作，井下电视可以在垂直钻孔、水平钻孔和有任意角度的钻孔中监测。井下电视在深井的修复工程中主要对套管破损情况、井中落物、滤水管孔堵塞检测，它可以实时拍摄刻录深井的套管及套管壁的损伤及破漏等情况，将拍到的清晰图像利用其配套的专用电缆传输到地面的显示器上。

该产品用于井孔维护、保养、修复、清洗，能够准确、快捷、直观、清晰、真实地判断井壁异常情况及部位。从经济效益方面分析，利用该产品进行坏井的检测能降低成本，减少不必要的开支。     　　

同时井下电视的应用范围也不断扩大，目前该系统不仅应用于水文钻孔与水井的修复工作中，在油田领域，煤田领域，工程地质领域中也得到了广泛的应用，还可用在堤坝、水库的维护及海洋工程等的水下作业。

产品配置：

高温探头：1套，90-150度，探头直径标配80mm，客户可以根据自己的要求定置

低温探头：1套，70度以下，探头直径标配70mm，客户可以根据自己的要求定置

两种探头可以井下环境随时置换。

产品介绍：

屏幕显示功能：深度计数：（高精度光电计数器，深度精度可达0.05mm）；设置贵公司公司名称，当时时间。

后续开发产品温度显示：该产品还自主开发添加的测温功能，能随测井深度实时显示当时的井温。在混水情况下通过温度的不同变化了解分析井内、井壁的情况，给修井人员提供了又一个分析依据。

配制孔深：200米；300米；600米；800米；1000米；1200米；1500米；1800米；2000米；；（选配）

HYGD-08型井下电视是一种全景成像仪，它不但能祥细直视孔壁全貌，而且还能同时看到孔底。它的视角范围大大超过人的双眼视角，接近180度，基本达到水平看孔壁的效果。由于能看到全景孔壁和井底全貌，所以该产品是全方位真正观看全景而丝毫不漏、图象非常清晰

HYGD-08型井下电视采用了日本索尼：感应器1/3″CCD，最低照度彩色为0.01LUX，解晰度彩色：≥720线摄像头。照明采用美国明流超特强光冷光源。摄像机的镜头和照明光源经过改进全在探头里面，不需要防水玻璃罩保护，这样不但清晰度不受影响，图象也不会失真，是一种无障碍型的井下电视。探头外壳，直径为70mm{选配不同直径}，长度为460mm，并能承受水下0-20 Mpa的压力。HYGD-08型井下电视应用范围广泛，它可用于观测钻孔、井孔、钻井、油井、桩基中地质体的各种特征及细微想象，如地层岩性、岩石结构、地质结构、岩层走向、断层、裂隙、夹层、岩溶破碎等。主要应用于：工程、水文、矿山、石油、岩土、土木等单位或部门。井内的状况和故障不论出现在井壁或者是出现在井底，均能丝毫不漏的看得清清楚楚HYGD-08型井下电视是一款综合性的井下电视，操作非常简便，合理实用。HYGD-08型井下电视从技术参数、清晰度、广范的方位范围、坚固合理的结构、不易损坏、强大的实用价值，低廉的价格，这是其它井下电视无法比拟的。
